Luogo di origine: | Shenzhen, Cina |
Marca: | Jnicon |
Certificazione: | UL,TUV,CE,ROHS,CQC |
Numero di modello: | Connettore circolare impermeabile |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | borsa 1.Plastic; 2.Carton; 3. secondo i requisiti del cliente |
Tempi di consegna: | 3-5 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 10000 insiemi/giorno |
Tipo di connettore: | Bloccaggio a pressione | Valutazione attuale: | 50A massimo |
---|---|---|---|
Classificazione IP: | IP67 | Corrente nominale: | 50A/300Volt |
Specifiche del cavo: | 12 AWG max | Diametro del cavo: | 4,5 mm-11 mm |
Evidenziare: | Connettori impermeabili ad alta corrente 500 V,cavo modellato Connettori impermeabili ad alta corrente,connettore di alimentazione impermeabile con bloccaggio a pressione |

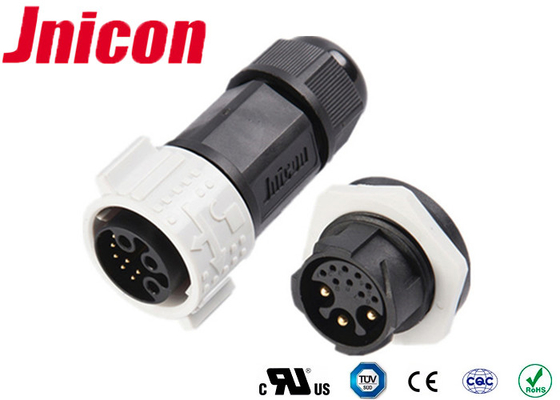

Connettore modellato cavo bifase impermeabile in plastica da 500 V per alimentazione
Descrizione
Questo connettore di alimentazione impermeabile M25 ha un grado di impermeabilità IP67.Per assemblare il connettore impermeabile per esterni M25, è necessario solo un cacciavite Philips per collegare i due fili all'interno di ciascun corpo principale.Una volta che ogni lato è collegato, il cablaggio è completamente protetto dagli elementi.
Una volta assemblato, il connettore impermeabile per esterni M25 è facile da collegare e riprodurre mantenendo gli elementi e l'acqua fuori da giunzioni e giunzioni.Per disconnettere, basta svitare il corpo principale e separare le due estremità. Il connettore impermeabile M25 ha più livelli di impermeabilità, costituiti da o-ring, sigillante impermeabile e guarnizioni di estremità flessibili progettate per stringere e chiudersi quando vengono avvitate insieme.
Parametri elettrici | |
Numero di poli | 3 |
Valutazione attuale | 50 A max |
Valutazione di tensione | 600 V CA max |
Durata Tensione | 2500 V CA @ 60 s. |
Parametri tecnici | |
Resistenza di contatto | 10 mΩ max |
Struttura isolante | 500 MΩ a 500 V CC |
temperatura di esercizio | -40°C ~ +105°C |
Classe IP | IP67 (1m/30min) |
Materiale stampo | PA66 |
Materiale contatto/terminale | Ottone placcato oro |
Materiale della guarnizione | Silicone |
Parametri operativi | |
Valutazione di tensione | 600 V CA max |
Valutazione attuale | 50 A max |
Diametro minimo filo OD | 6,5 mm ~ 10 mm |
Dimensione massima filo OD | 10,5 mm ~ 18 mm |
Max. Area della sezione trasversale del cavo | 0,5 mm2 ~ 6,0 mm2 |
Caratteristiche principali
1. Struttura avanzata: connettore autobloccante IP67
2. Multicore: da 2,3,4,5,6,7,8,9 a 32 pin sono opzionali
3. Metodo di connessione: saldatura (saldatura), terminale a vite
4. Montaggio: cavo a cavo, maschio e femmina senza cavo
5. Certificazioni: UL, TUV, CE, ROHS, CQC.
6. Metodo di connessione: tipo di bloccaggio push pull
Applicazione diConnettori circolari impermeabili
il connettore del cavo ip68 è ampiamente utilizzato nella trasmissione video, nel trasformatore e nelle apparecchiature di trasmissione del segnale di rete sul mercato;anche nel campo della comunicazione, schermo esterno, porta della rete domestica, apparecchiature di trasmissione e ricezione del segnale, campo della rete 4G, ecc
