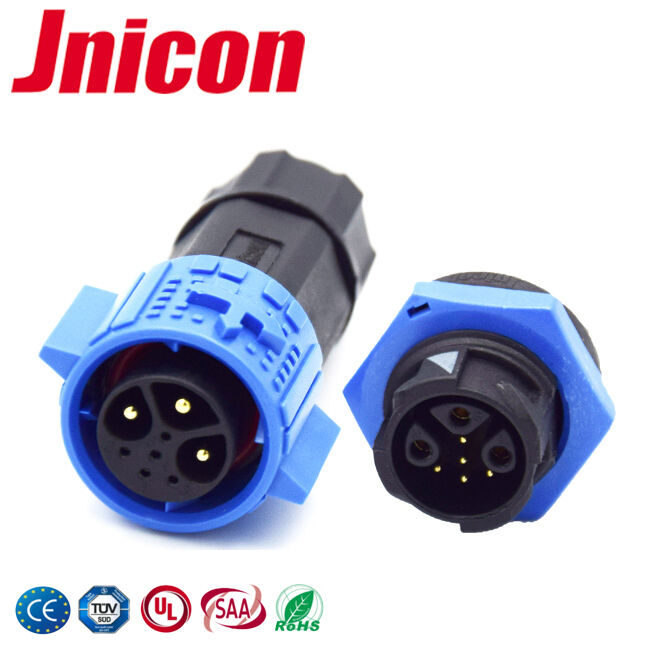

Multi-Pin 3+5 Pin Waterproof Plug Connector IP68 Connessione di blocco a spinta esterna
Caratteristiche principali del connettore a presa impermeabile IP68 a 3+5 pin:
• La serie M19 dispone di 2 a 22 pin e per esigenze industriali diverse.
• la corrente/tensione del connettore maschio/femmina impermeabile è di 5A/60V. la tensione resistente è di 1000V CA.
• il diametro di contatto è 2.0mm ((3 pin) + 0.8mm ((5 pin).
• Sicurezza dell'applicazione di alta corrente e filo stabile. 1.5mm~0.5mm2 filo per 3+5 pin viti serie M19 bloccaggio connettore a presa impermeabile.
• Temperatura di funzionamento: -45°C~+85°C.
• il connettore a presa impermeabile ha un livello di protezione impermeabile IP67 e può essere utilizzato in porta, all'aperto.
La specifica di 3+5 pinconnettore di spina impermeabile
| Classificazione: |
| Indicazione |
connettore di alimentazione impermeabile maschio femmina a 3+5 pin |
| Numero modello. |
53-100811-01 |
| Articolo |
Specificità |
| 1. Caratteristiche elettriche |
| 1A |
Resistenza al contatto |
10 mΩ al massimo. |
| 1B |
Resistenza all'isolamento |
10 MΩ min. |
| 1C |
Resistere alla tensione |
1500 V CA Non deve esserci guasto. |
| 1D |
Classificazione |
15A+5 A/ 300V+60V |
| 2- Meccanica |
| 2A |
Forza di accoppiamento/desparizione |
Forza di accoppiamento e disaccoppiamento: 10~30N Dati di prova:22N,23N,25N,26N,23N |
| 2B |
Prova di vita |
Accoppiamento e disaccoppiamento 500 cicli |
Applicazione
I connettori della serie M19 potrebbero essere ampiamente utilizzati per illuminazione a led interna ed esterna, connessione elettrica, luci paesaggistiche, luci subacquee, apparecchiature, ecc.
¢ Può resistere efficacemente alle vibrazioni e agli urti, e può prevenire la rottura della connessione causata dal tirare i cavi.
Materiale e temperatura di funzionamento:
| Materiale |
| A |
Contatto di rivestimento |
1 u" di placcatura in oro |
| B |
Materiale di contatto |
Acciaio e materie tessili |
| C |
Materiale di alloggiamento |
PA66 |
| Ambiente |
| A |
Infiammabilità |
|
UL 94V-0 |
| B |
Intervallo di temperatura di funzionamento: |
-30°C~+80°C |
| C |
Intervallo di temperatura del conservante: |
-40°C~+85°C |
Più dettagli:
• contatto dorato, elevate prestazioni di resistenza alla corrosione e elevata conduttività elettrica.
• Gli aghi di rame del connettore sono dotati di una tecnologia placcata in oro, che è resistente alla corrosione e adatta ad alte/basse temperature, la trasmissione di corrente è più stabile e sicura.
• resistenza alle vibrazioni, resistenza agli urti, resistenza allo sforzo.
• OEM/ODM sono accettati. lunghezza del cavo può essere personalizzata.
