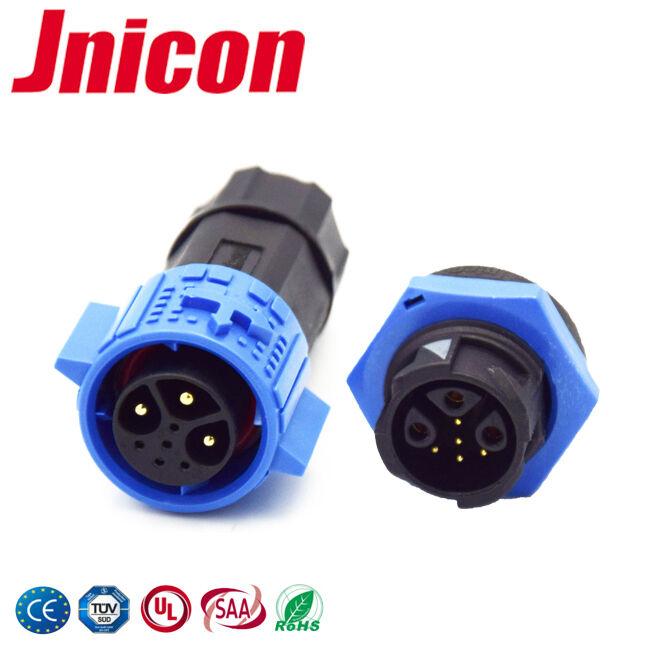

Connettore multi-pin 3 + 5 pin impermeabile Connettore con bloccaggio push esterno IP68
Caratteristiche principali del connettore impermeabile multi-pin 3+5 pin IP68:
• Sono disponibili serie M19 da 2 a 22 pin per diverse esigenze industriali. sono disponibili maschio, femmina e presa.
• la corrente/tensione del connettore maschio femmina impermeabile è 5A/60V. la tensione di resistenza è 1000 V CA.
• il diametro del contatto è ∅2,0 mm (3 pin)+ 0,8 mm (5 pin).
• Sicurezza dell'applicazione ad alta corrente e cavo stabile. Cavo da 1,5 mm~0,5 mm² per vite serie M19 a 3+5 pin Connettore a spina impermeabile con bloccaggio.
• Temperatura di funzionamento: -45°C~+85°C.
• Il connettore a spina impermeabile ha un livello di protezione impermeabile IP67 e può essere utilizzato in porta o all'aperto.
La specifica di 3+5 pinconnettore a spina impermeabile
| SPECIFICA |
| Designazione |
Connettore di alimentazione impermeabile maschio femmina 3+5 pin |
| Modello n. |
53-100811-01 |
| Articolo |
Specifica |
| 1. Caratteristiche elettriche |
| 1A |
Resistenza di contatto |
10 mΩ massimo. |
| 1B |
Resistenza di isolamento |
10 MΩ minimo |
| 1C |
Resistere alla tensione |
1500 V CA Non devono verificarsi guasti. |
| 1D |
Valutazione |
15A+5A/300V+60V |
| 2. Meccanico |
| 2A |
Forza di accoppiamento/disaccoppiamento |
Forza di accoppiamento e disaccoppiamento: 10~30N Dati di test:22N,23N,25N,26N,23N |
| 2B |
Prova di vita |
Accoppiamento e disaccoppiamento 500 cicli |
Applicazione
► I connettori della serie M19 possono essere ampiamente utilizzati nell'illuminazione a LED per interni ed esterni, nel collegamento di alimentazione elettrica, nelle luci paesaggistiche, nelle luci subacquee, nelle apparecchiature ecc., Hanno un elevato grado di impermeabilità: IP67.
► Può resistere efficacemente alle vibrazioni e agli urti e può prevenire l'interruzione del collegamento causata dalla trazione dei cavi. È assolutamente affidabile e conveniente collegarlo in uno spazio molto limitato.
Materiale e temperatura di funzionamento:
| Materiale |
| UN |
Placcatura dei contatti |
1u" placcatura in oro |
| B |
Materiale di contatto |
Ottone (C3604) |
| C |
Materiale dell'alloggiamento |
PA66 |
| Ambientale |
| UN |
Infiammabilità |
|
UL94V-0 |
| B |
Intervallo di temperatura di funzionamento: |
-30℃~+80℃ |
| C |
Intervallo di temperatura di conservazione: |
-40℃~+85℃ |
Maggiori dettagli:
• contatto placcato in oro, elevate prestazioni di resistenza alla corrosione e conduttività elettrica efficace.
• Gli aghi in rame del connettore adottano la tecnologia placcata in oro, che può resistere alla corrosione e adatta a temperature alte/basse, la trasmissione di corrente è più stabile e sicura.
• Resistenza alle vibrazioni, resistenza agli urti, resistenza allo stiramento.
• OEM/ODM sono accettati. la lunghezza del cavo può essere personalizzata.
